Miért pattannak el a faipari szalagfűrészlapok? Megadjuk a választ

A faipari szalagfűrészlap leggyakrabban akkor pattan el, ha túl van feszítve, ha túl vastag a fűrészgép kerekeihez, vagy ha üresjáratban is nekitámaszkodik a hátsó görgőnek. Abból, hogy hol indul a repedés, többnyire kiderül, mi okozta. Hegesztéseinkre garanciát vállalunk.

Hol pattant el a szalagfűrészlap? Gyors diagnózis

Nézze meg, honnan indul ki a repedés. Az elpattanás helye többnyire elárulja az okot.

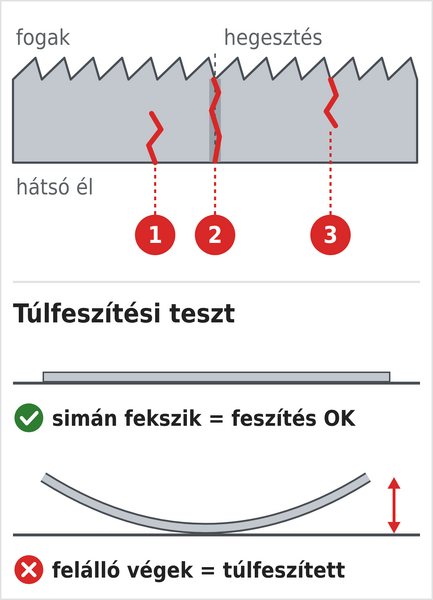

Hol pattan el a szalagfűrészlap (a hátsó él felől, a hegesztésnél, a fogak felől), és a túlfeszítési teszt az elpattant szalagfűrészlapon

1A hátsó él felőlA hátsó görgő vagy a vezető üresjáratban is nyomja a szalagfűrészlapot. → állítsa be a görgőt

2A hegesztésnélGyakran hibás a hegesztés, de oka lehet túlfeszítés vagy az is, hogy a szalagfűrészlap élettartama végére ért. → a hegesztés reklamációja

3A fogak felőlRönkvágó szalagfűrészlapoknál oka lehet a nem megfelelő élezés, vagy hogy a kerekek nincsenek egy vonalban a vezetőkkel. → mi a teendő

!Ismétlődően, különböző helyekenA szalagfűrészlap valószínűleg túl van feszítve, vagy túl vastag a fűrészgép kerekeihez. → feszítés · vastagság

Túlfeszítési teszt: az elpattant szalagfűrészlapot fektesse a külső oldalával (azzal, amelyik nem a keréken feküdt) egy sík alátétre. Ha simán fekszik, a feszítés rendben volt. Ha a végei jelentősen felemelkednek, vagy a szalagfűrészlap csavarodik, túl volt feszítve – legközelebb feszítse meg kevésbé.

Faipari szalagfűrészlapok

Az elpattanás leggyakoribb okai és elhárításuk

Egy hagyományos kétkerekes fűrészgépen a szalagfűrészlap minden fordulatnál kétszer hajlik meg a kerekek körül, és kétszer egyenesedik ki. Ami ezen felül terheli, az rövidíti az élettartamát. Íme az öt fő ok.

÷ 500

kerékátmérő osztva 500-zal = maximális lapvastagság

3 mm

elég, ha a megfeszített szalagfűrészlap ujjal nyomva legfeljebb 3 mm-rel hajlik ki

0,5 mm

vékonyabb szalagfűrészlap, amelyet kis fűrészgépen érdemes kipróbálni, ha a lapok elpattannak

100–140

N/mm² – asztalosipari szalagfűrészlapok feszítése (a rönkvágóké 170–210)

Feszítés

A szalagfűrészlap túl van feszítve

A túlfeszített szalagfűrészlap valószínűleg előbb-utóbb elpattan – a hegesztésnél és azon kívül is.

Ellenőrzés mérőeszköz nélkül

✓A gép kikapcsolva, a burkolat nyitva – a vezetők nélküli oldalon mérjen.

✓A szalagfűrészlap ujjal nyomva legfeljebb 3 mm-rel hajlik ki oldalra – ez elég, tovább ne feszítse.

✓Megkopogtatva fémesen cseng.

✓A feszítő tányérrugók nincsenek ütközésig összenyomva.

Munka után

!Lazítsa meg a szalagfűrészlapot. A tartós feszítés feleslegesen terheli a szalagfűrészlapot, a kerekeket és a fűrészgép vázát.

!A pontos értéket feszességmérővel mérheti meg, ez azonban nem biztos, hogy befér a kis fűrészgépekbe.

Szalagfűrészlap típusa	Ajánlott feszítés
asztalosipari szalagfűrészlapok	100–140 N/mm²
rönkvágó szalagfűrészlapok	170–210 N/mm²

Példa egy 32 × 0,9 mm-es rönkvágó szalagfűrészlapra: a szélességből vonja le a fogmagasságot (kb. 7 mm), marad 25 mm. Feszítőerő = 25 × 0,9 × 200 = 4 500 N (nagyjából 460 kg). A teljes eljárást a Hogyan feszítsük meg a faipari szalagfűrészlapot című cikkben találja.

Lapvastagság

A szalagfűrészlap túl vastag a fűrészgép kerekeihez

Minél kisebbek a kerekek, annál élesebben hajlik meg a szalagfűrészlap minden fordulatnál. A szabály egyszerű:

kerékátmérő ÷ 500 = maximális lapvastagság

420 mm átmérőjű kerék → 0,84 → válasszon 0,8 mm-es szalagfűrészlapot. Fordítva: a lapvastagságot szorozza meg 500-zal, és megkapja a legkisebb megfelelő kerékátmérőt.

0,36 mm

kerék 180 mm-től

0,5 mm

kerék 250 mm-től

0,65 mm

kerék 325 mm-től

0,8 mm

kerék 400 mm-től

0,9 mm

kerék 450 mm-től

1,1 mm

kerék 550 mm-től

Ez ajánlás, nem tilalom – vastagabb szalagfűrészlapot is fel lehet tenni a kerékre, csak nagyobb igénybevételnek lesz kitéve. Ha kis fűrészgépen elpattannak a szalagfűrészlapok, próbáljon vékonyabbat: 0,5 mm (6, 10 és 13 mm szélességben gyártjuk), esetleg 6 × 0,36 mm-eset. A vékonyabb szalagfűrészlap jobban bírja a kis kerék körüli hajlítást, viszont kevésbé merev, és a vágásban könnyebben elhajlik. Ezért vékony lapnál a lehető legnagyobb szélességet válassza, amelyet a munkája és a fűrészgép megenged.

Görgő és vezetők

A hátsó él a görgőnek vagy a vezetőnek támaszkodik

Ha a szalagfűrészlap üresjáratban is a hátsó támasztógörgőnek támaszkodik, a hátsó éle gyömöszölődik, megkeményedik, végül berepedezik. A repedések ilyenkor a hátsó él felől indulnak ki.

Mit kell beállítani

1A hátsó görgőt úgy, hogy a szalagfűrészlap üresjáratban ne érjen hozzá.

2Az oldalsó vezetőket a lehető legközelebb a szalagfűrészlaphoz, de nyomás nélkül. A vezetők nem érhetnek hozzá a fogakhoz.

3A felső kerék billentésével a fogtövet a kerék közepére (rönkvágó fűrészeknél viszont a fogaknak túl kell nyúlniuk a keréken).

4A kerekeknek egy vonalban kell lenniük a vezetőkkel.

Mire figyeljen

!A hornyos görgővel történő előfeszítés (kis rádiuszok kivágásánál használják) jobban terheli a hátsó élt – a szalagfűrészlap erről az oldalról hamarabb elpattanhat.

→Részletesen a Faipari szalagfűrész műszaki beállítása című cikkben.

Hegesztés

Hibás hegesztés

A minőségi hegesztést arról ismeri fel, hogy

✓a szalagfűrészlap a hegesztésnél ugyanúgy hajlik, mint máshol,

✓a fogazás távköze a hegesztésnél is ugyanakkora – feltűnően nagy vagy kicsi rés nélkül,

✓a szalagfűrészlap vastagsága a hegesztésnél nem csökkent a csiszolás miatt, és a hegesztés melletti fogak megtartották a terpesztésüket (kihajlításukat).

Mindig a hegesztésnél pattan el?

!Ismétlődően és röviddel a felszerelés után → valószínűleg rossz a hegesztés.

?Ha a szalagfűrészlapokon nincs látható hiba, az ok a fűrészgépben, annak beállításában vagy a vágás módjában is lehet – ellenőrizze a feszítést, a lapvastagságot és a hátsó görgőt.

Hegesztéseinkre garanciát vállalunk

1Fényképezze le az elpattant részt és a szalagfűrészlap címkéjét.

2Mindkét fotót küldje el az info@simonds.hu címre. Többnyire már a fotók alapján, a szalagfűrészlap beküldése nélkül el tudjuk bírálni.

3Ha a reklamációt elfogadjuk, ingyen küldünk Önnek egy új szalagfűrészlapot. Ha az elpattanást nem a hegesztés okozta, segítünk megtalálni az okát.

Az élettartama végén járó, tompa fogú szalagfűrészlapra a garancia nem vonatkozik, még ha a hegesztésnél pattan is el. Bővebben a Garancia a hegesztésre című cikkben.

Élettartam

A szalagfűrészlap élettartama végére ért

Az elhasználódott, tompa fogú szalagfűrészlap gyakran anyagfáradás miatt pattan el, néha a hegesztésnél is. Ez nem hiba, hanem az élettartama természetes vége. Így hosszabbíthatja meg:

Ne erőltesse a vágást

A rányomás legyen könnyű és egyenletes. Ha ez nem megy, növelje a szalagfűrészlap sebességét, lassítsa az előtolást, válasszon nagyobb fogazást, vagy cserélje a szalagfűrészlapot élesre.

A sebességet a munkához igazítsa

Finom munkánál csökkentse a sebességet – ezzel akár háromszorosára is növelheti az élettartamot. A puha és nyers fa durva vágásához nagyobb sebesség kell, hogy a szalagfűrészlap győzze elszállítani a fűrészport.

Új szalagfűrészlap új vágásba

Az új szalagfűrészlapot ne használja régi vágásban.

Hogyan előzhető meg az elpattanás

✓A lapvastagságot a kerekek átmérője alapján válassza meg (átmérő ÷ 500).

✓Érzéssel feszítsen: elég, ha a szalagfűrészlap ujjal nyomva legfeljebb 3 mm-rel hajlik ki – tovább ne feszítse.

✓A hátsó görgő üresjáratban nem ér a szalagfűrészlaphoz, a vezetők nyomás nélkül vezetnek.

✓Ne erőltesse a vágást, a tompa szalagfűrészlapot időben cserélje le.

✓Munka után lazítsa meg a szalagfűrészlapot, és tisztítsa meg ronggyal vagy puha kefével, soha ne fém eszközökkel.

✓A szalagfűrészlapot száraz helyen tárolja, egyenletesen, éles megtörések nélkül feltekerve és letakart fogakkal.

További tippeket a Szalagfűrészlapok helyes karbantartásának alapelvei című cikkben talál.

Vékonyabb vagy másik szalagfűrészlapra van szüksége?

Méretre hegesztjük az Ön fűrészgépéhez. Elég, ha ismeri a méretet, vagy csak a fűrészgép típusát.

Kiválasztás a konfigurátorban

Szalagfűrészlap keresése fűrészgép szerint

További problémák a faipari szalagfűrészlapokkal

A szalagfűrészlap nem pattan el, de rosszul vág? A durva vagy ferde vágásnak, az égett fának és a gyorsan kitompuló szalagfűrészlapnak többnyire egyszerű oka van.

A vágás durva, rovátkás, kitépődött rostok

A vágás durva, rovátkás, kitépődnek a rostok

túl nagy a fogazás távköze→ válasszon apróbb fogazást (magasabb TPI), lásd a fogazás távközének kiválasztása

túl nagy a rányomás→ lassabban tolja előre az anyagot

kitompult a szalagfűrészlap→ cserélje le egy újra

A szalagfűrészlap gyorsan kitompul

túl nagy a fogazás távköze→ válasszon apróbb fogazást

nem megfelelő szalagfűrészlaptípus→ a szalagfűrészlapot a vágott anyag szerint válassza

Égeti a faanyagot

túl kicsi a fogazás távköze→ válasszon nagyobb fogazást (alacsonyabb TPI)

eltompult a fogazás→ cserélje le a szalagfűrészlapot

a fogakra ragasztó vagy fűrészpor tapadt→ tisztítsa meg a szalagfűrészlapot oldószerrel, vagy cserélje le

túl nagy a szalagfűrészlap sebessége→ csökkentse a sebességet

a szalagfűrészlap ferdén vág (elúszik)

A szalagfűrészlap ferdén vág (elúszik)

túl kicsi a fogazás távköze→ válasszon nagyobb fogazást

eltompult a fogazás→ cserélje le a szalagfűrészlapot

a szalagfűrészlap nincs eléggé megfeszítve→ feszítse meg jobban

túl keskeny a szalagfűrészlap→ válasszon szélesebb szalagfűrészlapot

túl vékony a szalagfűrészlap (pl. 0,36 mm)→ válasszon vastagabbat, ha a fűrészgép kerekei megengedik

túl nagy a rányomás→ lassabban tolja előre az anyagot

rosszul beállított vezetők→ állítsa be őket úgy, hogy a szalagfűrészlapot szilárdan és a vágásra merőlegesen vezessék

Ha a szalagfűrészlap néhány centiméter után abbahagyja a vágást, az ok többnyire a vezetőkben van. Segít a nagyobb fogazás (TPI 3) és a lehető legszélesebb szalagfűrészlap is.

a szalagfűrészlap fogazása ellentétes irányú

A szalagfűrészlap fogazása ellentétes irányú

hegesztés után nem lett a szalagfűrészlap kifordítva, vagy az Ön fűrészgépe nem szokványos kialakítású→ fordítsa ki a szalagfűrészlapot (belső oldalával kifelé); használjon védőkesztyűt

Gyakori kérdések a szalagfűrészlapok elpattanásáról

? Elpattanhat a szalagfűrészlap, ha nem használok elszívást?

Ez nagyon valószínűtlen. Csak rendkívül eltömődött fűrészgépnél fordulhatna elő, ha a fűrészpor deformálná a szalagfűrészlapot.

? Mekkora az a legkisebb kerékátmérő, amelyet egy adott lapvastagság elvisel?

Szorozza meg a lapvastagságot 500-zal: egy 0,65 mm-es szalagfűrészlaphoz legalább 325 mm átmérőjű kerék kell, egy 0,5 mm-eshez legalább 250 mm-es. Vastagabb szalagfűrészlapot is lehet használni, csak a keréken való áthaladáskor nagyobb igénybevételnek lesz kitéve.

? Mennyire kell megfeszíteni a rönkvágó szalagfűrészlapot?

170–210 N/mm²-re, a gyakorlatban nagyjából 200 N/mm²-re. Az asztalosipari szalagfűrészlapokat 100–140 N/mm²-re feszítse. Számítási példát fentebb talál.

? A rönkvágó szalagfűrészlap a fogak felől reped meg. Mi lehet az oka?

Valószínűleg nem a hátsó vezető az oka – akkor a repedések a hátsó él felől indulnának ki. Ellenőrizze, hogy a kerekek egy vonalban vannak-e a vezetőkkel. Oka lehet a nem megfelelő élezés is. A rönkvágó szalagfűrészlapok élezésével és szervizelésével kapcsolatban szívesen tanácsot adunk – írjon nekünk.

? A szalagfűrészlapjaim a hegesztésnél pattannak el, pedig különböző beszállítóktól származnak.

Ha a szalagfűrészlapokon nincs látható hegesztési hiba, az ok a fűrészgépben, annak beállításában vagy a vágás módjában is lehet. Nézze át a feszítést, a lapvastagságot és a hátsó görgőt. Ha nem boldogul vele, írjon nekünk.

Nem találta meg a problémáját?Kérdezzen a cikk alatti hozzászólásokban, vagy írjon az info@simonds.hu címre – segítünk.
