Új szalagfűrészlap kiválasztásakor elsősorban azt kell megállapítani, milyen méretre van szüksége. A méreteket a szalagfűrész gyártója feltünteti, és általában más méret nem használható. A szalagfűrészlap típusának kiválasztása a megkövetelt szélesség függvénye. Például a 13 mm szélességhez csak egy (az univerzális bimetall EPIC GP), a közepes 20 mm szélességhez két (EPIC GP és SBX GP), a 27 mm szélességhez pedig négy (EPIC GP, SBX GP, SiClone és XP) típusú szalagfűrészlap áll rendelkezésre. A szalagfűrészlap hosszát pontosan méretre hegesztjük meg.
MILYEN SZALAGFŰRÉSZLAPOT KELL VÁLASZTANI FÉMVÁGÁSHOZ?
Új fémvágó szalagfűrészlapra van szüksége? Akkor egész biztosan olyat keres, amelyik pontosan beleillik a fűrészgépbe, megbirkózik a vágandó anyaggal, valamint sokáig és jól fog szolgálni. Tanácsot adunk, mire kell figyelni a választás során.
nagy és kis fogak SIMONDS
Szélesség és hossz
SIMONFĎS univerzális szalagfűrészlap
Vágott anyag
A szalagfűrészlap kiválasztásakor fontos szempont az is, milyen anyag lesz darabolva. A szerszámacélt például az olcsóbb univerzális szalagfűrészlap is elvágja, csak azzal tovább fog tartani, és ezzel lerövidül az élettartama. Ezért inkább speciális szalagfűrészlapot válasszon. Lentebb a leggyakrabban használt anyagokat és az ajánlott szalagfűrészlap-családok áttekintését soroljuk fel.
Szokásos szerkezeti acél
Tömör anyag (gömbvas, hasáb, síkacél) Időnként más anyag vágása (üreges profil, keményebb anyag)
Ideális szalagfűrészlap: EPIC GP
Univerzális felhasználhatóság, kipróbált egyedi geometriájú fogazás.
Kapható 6, 10, 13, 16, 20, 27, 34, 41, 54, 67 és 80 mm szélességben.
| EPIC® GP | |
| szélesség x vastagság (mm) | Fogak száma hüvelykenként |
| 13 × 0,65 | 4 6/10 10 8/12 10/14 14 |
| 13 × 0,9 | 4 6/10 8/12 10/14 |
| 16 × 0,65 | 10/14 |
| 20 × 0,9 | 3 5/8 6/10 10/14 |
| 27 × 0,9 | 2/3 3/4 4/6 5/8 6/10 8/12 10/14 |
| 34 × 1,1 | 1,4/2,0 2/3 3/4 4/6 5/8 |
| 41 × 1,3 | 1,4/2,0 2/3 3/4 4/6 5/8 |
| 54 × 1,6 | 0,8/1 1,1/1,4 1,4/2 2/3 3/4 4/6 |
| 67 × 1,6 | 0,8/1 1,1/1,4 1,4/2 2/3 3/4 4/6 |
| 80 × 1,6 | 0,8/1 |
Szokásos szerkezeti acél, üreges vagy nyitott profilok (zárt szelvény, cső, I, H, HEB, stb.)
Ideális szalagfűrészlap: SBX (SBX GP és SBX ONE)
A fogak geometriája kiválóan megfelel a profilok vágására, a fogak (kitörés ellen) erősített kialakításúak.
Kapható 20, 27, 34, 41, 54, 67 és 80 mm szélességben.
Szerszám- és rozsdamentes acél, kemény anyag
Tömör gömbvas, hasáb, vastag falú cső Lágyabb anyagokkal váltakozva
Ideális szalagfűrészlap: SiClone
Agresszív geometriájú fogak, jól bírja a kemény és puh anyagok váltogatását.
Kapható 27, 34, 41, 67 és 80 mm szélességben.
Szerszám- és rozsdamentes acél, kemény és ellenálló anyag
Tömör anyagok és üreges profilok
Ideális szalagfűrészlap: XP
Agresszív fogak HSS ASP (az M51-nél jobb) anyagból, jól vágja a tömör és üreges anyagokat, valamint profilokat is.
Kapható 27, 34, 41, 67 és 80 mm szélességben.
720
Színes fémek – alumínium, bronz, réz
Ideális szalagfűrészlap: SetTooth karbid szalagfűrészlap (13, 20 és 27 mm széles), vagy TripleChip (27 mm és ennél szélesebb).
Amennyiben az anyag nem túlságosan kemény, vagy abrazív, az univerzális EPIC GP szalagfűrészlapot lehet használni.
Kaphtó 13, 16, 20, 27, 34, 41, 54, 67 és 80 mm szélességben.

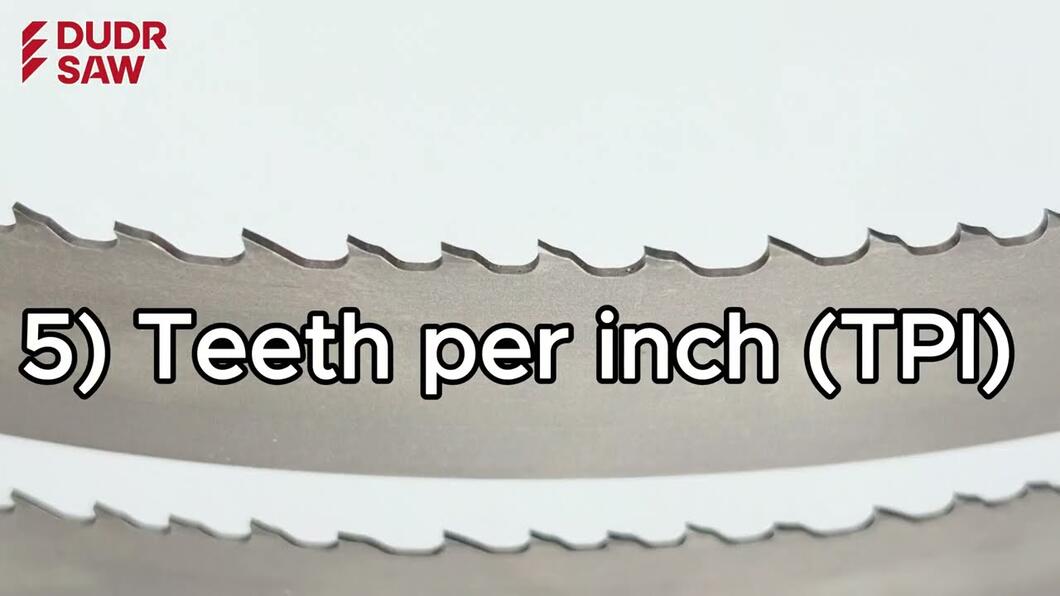

a tpi fogköz leírása
A fog nagysága
A szalagfűrészlap kiválasztásának további kritériuma a fogak nagysága (elosztás) – tehát a fogak mérete (elosztása) – tehát a fogak hüvelykenkénti száma (vagy a TPI /teeth per inch/ jelölés). Ez az adat azt adja meg, hágy fog található 25,4 mm (egy hüvelyknyi) hosszon. TPI 8/12 tehát azt jelenti, hogy 25,4 mm hosszon 8 és 12 közötti mennyiségben számolhatók meg fogak.
a sazlagfűrészlap fogközének kiválasztása
Tömör anyag vágásához a fogak ideális száma 12, minimálisan 4 és maximálisan 24. A profilok esetében (cső, zártszelvény, stb.) a fogak hegyei közötti távolság megközelítőleg a vágandó anyag fala vastagságával kellene hogy megegyezzen. A táblázatban az ajánlott fogközök vannak feltüntetve. A táblázatban magadott értékek a mlegmegszokottabb anyagokra vonatkoznak. A puha anyagok esetében (grafit, színesfémek, stb.) egy renddel nagyobb, a kemény fémek esetében pedig egy renddel kisebb fogméretet javasolt alkalmazni.
Nem vagy biztos az általad kikeresett eredményben? Vagy van valamilyen kérdésed? Tedd fel a cikk alatti kommentekben, vitassuk meg a dolgokat, szívesen segítünk bármiben.
Hozzászólások
Jó napot! Ha nem tévedünk, a Thomas SAR610 SA Digit szalagfűrészlap mérete 5650 × 34 × 1,1 mm. HEB, HEA profilok, csövek és üreges profilok vágásához az SBX fűrészlapot ajánljuk, amelynek megerősített a fogazata és enyhén nagyobb a fogvájta, ezért különösen alkalmas profilok vágására. Itt találja meg: 5650 x 34 x 1,1 mm. A fogosztás (TPI) megválasztása az anyagok vastagságától függ. Ha megírja nekünk, milyen méreteket vág a leggyakrabban, javasolhatunk ideális fogosztást. Tömör anyagokhoz (tömör köracél, vastag lemezek stb.) ehelyett az EPIC GP fűrészlapot ajánljuk, mivel az SBX lehet, hogy nem optimális teljesen tömör anyagokhoz. Bármilyen további kérdés esetén állunk rendelkezésére.
Üdvözlettel: DudrSaw.it Csapat
Jó napot! Ha nem tévedünk, a Thomas SAR610 SA Digit szalagfűrészlap mérete 5650 × 34 × 1,1 mm. HEB, HEA profilok, csövek és üreges profilok vágásához az SBX fűrészlapot ajánljuk, amelynek megerősített a fogazata és enyhén nagyobb a fogvájta, ezért különösen alkalmas profilok vágására. A fogosztás (TPI) megválasztása az anyagok vastagságától függ. Ha megírja nekünk, milyen méreteket vág a leggyakrabban, javasolhatunk ideális fogosztást. Tömör anyagokhoz (tömör köracél, vastag lemezek stb.) ehelyett az EPIC GP fűrészlapot ajánljuk, mivel az SBX lehet, hogy nem optimális teljesen tömör anyagokhoz. Bármilyen további kérdés esetén állunk rendelkezésére.
Üdvözlettel: DudrSaw Csapat
Jó napot, köszönjük érdeklődését. 20 imes20 imes2 mm-től 100 imes100 imes4 mm méretű acélprofilok vágásához 2455 imes 27 imes 0,9 mm méretű Simonds SBX szalagfűrészlapokat ajánljuk. Kisebb profilokhoz a TPI 6/9 – SBX 6/9, nagyobb profilokhoz TPI 4/6 – SBX 4/6, a legnagyobb keresztmetszetekhez pedig TPI 3/4 – SBX 3/4 alkalmas a legjobban. Az SBX sorozat kiválóan alkalmas zárt és szerkezeti profilok vágására, magas tartósságot, valamint gyors és tiszta vágást biztosít.
Üdvözlettel, a Simonds csapat
Jó napot, a 19-es osztályú anyagokhoz az XP szalag, vagy karbid fogazatú szalagok valók.
https://www.simonds.cz/o-simonds/xp
S.Kolařík
Jó napot, köszönjük érdeklődését. Annak érdekében, hogy a legmegfelelőbb szalagfűrészlapot tudjuk ajánlani, kérjük, adja meg a használt szalagfűrészlap hosszát és szélességét. Továbbá, ha megadja a vágandó anyagok méreteit (profilok vagy tömör anyagok, falvastagság, átmérő stb.), akkor a megfelelő fogosztást (TPI) is tudjuk ajánlani.
Ha a szalagfűrészlap szélessége 13 mm vagy 20 mm, akkor ezeken a szélességeken egy lehetőséget kínálunk – az EPIC GP-t. Ez egy univerzális szalagfűrészlap, amely alkalmas lágyacél, rozsdamentes acél és alumínium vágására.
Rozsdamentes acél vágásakor javasoljuk, hogy a pengét kb. 20 percig „járassa be“ lágyacél vágásával, és csak ezt követően kezdje el vágni a rozsdamentes acélt – ez segít meghosszabbítani a szalagfűrészlap élettartamát.
27 mm szélességtől szélesebb választékot kínálunk:
EPIC GP – univerzális szalagfűrészlap
SiClone – speciálisan rozsdamentes és szerszámacélhoz tervezve, tömör anyagokhoz
XP – profilokhoz és tömör anyagokhoz egyaránt alkalmas
Küldje el a szükséges adatokat, és mi ajánlunk egy megfelelő szalagfűrészlapot és optimális TPI-t az Ön vágási körülményei szerint.
Tisztelettel, a DudrSaw csapat
Tisztelt Ügyfelünk! 16 mm szélességben jelenleg csak ezt a modellt kínáljuk: EPIC GP 1850x16x0,65 TPI 10/14
Ez a fűrészszalag profilokhoz való, de tömör anyagokkal lehetnek nehézségek.
Fogazás TPI 10/14 (fogtávolság 1,8–2,5 mm) – tömör anyagokhoz 20 mm-ig és 1–2 mm falvastagságú profilokhoz alkalmas.
A 16 mm széles bi-metal szalagokat ma már alig gyártanak – ez egy szokatlan méret.
Szabványos 13×0,65 mm vagy 19×0,9 mm szélességben gyártják őket, mivel a gyártóknak nem gazdaságos a 16 mm-es szélesség előállítása.
Korábban volt 16 mm-es TPI 8/12 és TPI 6/10 fogazással, de ezek a modellek sajnos már nem elérhetőek.
Üdvözlettel, Dudr Saw Csapat
Tisztelt Ügyfelünk, bármilyen szalagfűrészlapot összehegesztünk szalagfűrészhez. Vásárolhat itt pl. szalagfűrészlapot EPIC GP 13 x 0,65 TPI 14, vagy választhat más fogosztást attól függően, hogy milyen nagy profilokat vág.
Üdvözlettel, a Dudr Saw csapat.
Tisztelt vásárló! Ön egy nagy, 4 TPI osztású fém szalagot rendelt. A fogak osztása 6,4 mm, és ez a szalag alkalmas tömör anyag (40-80 mm) és profilok (fal 10-20 mm) vágására. További információért kérjük, vegye fel velünk a kapcsolatot az alábbi e-mail címen: info@dudrsaw.hr
Üdvözlettel, Dudr Csapat
Tisztelt Ügyfelünk, ehhez az alkalmazáshoz a 6/9 fogazatú SBX lapot ajánljuk
https://www.dudrsaw.hr/konfigurator-listova-pile-za-metal/2480/27-x-0-90/610-1
A DUDR SAW csapata
Tisztelt Ügyfelünk, az EPIC 8/12tpi vagy 10/14tpi fogazatú fűrészlap alkalmas 40x40x2mm-es profilok és csövek vágására
https://www.simonds.hu/femvago-szalagfureszlapok-konfigurator/1435/13-x-0-65
Jó napot!
Ajánljuk figyelmébe az univerzális szalagfűrészlapot Epic GP 1140x13x0,65 tpi 8/12, alumíniumhoz pedig nagyobb fogazást ajánlunk: Szalagfűrészlapok 1140 x 13 x 0,65 TPI 6/10.
Köszönjük!
Jó napot! Ilyen anyaghoz az XP 27 x 0,9 mm-es szalagot ajánlanánk. Kisebb átmérőkhöz a 4/6 TPI a legjobb. Nagyobb átmérőkhöz érdemes nagyobb fogosztású szalagot használni – 3/4 TPI. A gyakorlatban ellenőriznie kell, hogy melyik fogosztás működik a legjobban a gyártás során, és hogy kényelmes lesz-e Önnek a szalagok cseréje az átmérőtől függően.
Üdvözlettel, Simonds.pl Csapat
Jó napot kívánok, köszönjük üzenetét. 60×60–100×100 mm méretű és 2,5 mm falvastagságig terjedő zárt acélprofilok vágásához az EPIC GP 1440 × 13 × 0,65 mm TPI 6/10 szalagot ajánljuk. A TPI 6/10 használatakor problémát jelenthet a vágás végső fázisa – 60×60 mm-es profilnál kb. 19 fog van vágatban, 100×100 mm-nél pedig akár kb. 32 fog is, ami fogak letöréséhez vezethet. Ideálisan kb. 10 fog lenne vágatban. Profilok esetében közepes fogazatot kell választani, mert a szalag eleinte vékony falat vág, a végén pedig teljes anyaggal találkozik. Nagyobb profiloknál érdemes alátámasztani az anyagot, hogy a szalag ferdén vágjon – ez csökkenti a fogak számát a vágatban, javítja a forgács képződését és növeli a fogak élettartamát.
Szívélyes üdvözlettel, Simonds Csapat
Üdvözöljük, 3-6 mm falvastagság esetén az EPIC GP 13x0.65 TPI 6/10 ajánljuk.
Üdvözlettel, Dudr csapat.
Köszönjük kérdését, javasoljuk a legnagyobb fogszámú fűrészt: EPIC GP 13x0,65 TPI 14
Üdvözlettel, a Dudr Saw csapat
Jó napot kívánok, köszönjük kérdését. Rozsdamentes acél profilok és csövek 2–3 mm falvastagságú vágásához a Simonds EPIC GP fűrészszalagot ajánljuk 1640 imes 13 imes 0,65 mm méretben, 8/12 fog/hüvelyk (TPI) osztással.
Javasoljuk, hogy a szalagot először hagyományos fekete tömör anyagon futassa be, és vágás közben használjon hűtést – ideálisan vízzel kevert emulziót. Rozsdamentes acélhoz a spray olaj (WD-40) is bevált.
Üdvözlettel, A Simonds Csapat
Jó napot kívánok, köszönjük érdeklődését. 1,5 mm falvastagságú rozsdamentes acélhoz kis fogosztású fűrészszalagot ajánlunk - TPI 8/12. Nem adta meg a használt fűrészszalag méretét. Ha 13 mm-es szalagszélessége van, akkor ezt a fűrészszalagot ajánljuk: EPIC 13x0,65 TPI 8/12. Kérjük, rendelés előtt ellenőrizze a hosszát. Üdvözlettel, a Simonds csapat
Jó napot kívánok!
10/14 fogosztást ajánlok, lásd a linket:
https://www.simonds.hu/femvago-szalagfureszlapok-konfigurator/p2/1140/13-x-0-65/1014?source=configurator
Jó napot, a kézikönyv szerint a hosszúság 2480 mm, maximális szélessége pedig 15(16) mm.
S. Kolářík
Jó napot Strnad úr,
először is javasolnám a fűrészszalag hosszának ellenőrzését, az ügyfelek gyakran 2020-2035 mm hosszúságot rendelnek ehhez a fűrészhez. A 2040 mm-es hossz azonban nem biztos, hogy rossz, ez egy eredeti méret.
A szalag szélességét maximum 13 mm-ben javaslom.
Az Ön által kért 10 mm vastagságig 10 TPI fogosztást ajánlok, link itt: https://www.simonds.hu/faipari-szalagfureszlapok-konfigurator/p15/2040/13-x-0-65/10-regular
Alumínium vágásához a fűrész nem teljesen alkalmas, ha lehetősége van a fűrészszalag sebességét 100 m/perc alá csökkenteni, akkor az Epic GP fűrészszalag használható: https://www.simonds.hu/femvago-szalagfureszlapok-konfigurator/p2/2040/13-x-0-65/610
Ha további kérdései lennének, ne habozzon kapcsolatba lépni velem.
Tisztelettel,
Vojtěch Volf
Senior termékmenedzser
Értékesítési osztály
GSM: +420 774 435 667
E-MAIL volf@simonds.cz
Jó napot!
Kínálatunkból kipróbálnám a SiClone-t vagy az XP-t (ez az M51 alternatívája kellene, hogy legyen), természetesen megfelelő fogazattal.
De bevallom, nem látom okát, miért tartana egy óráig.
Egy másik lehetőség a keményfém szalag kipróbálása lenne, de ezt igazán csak végső lehetőségként hagynám.
S. Kolařik
Jó napot, ha a leírását helyesen értem, a hézagok a következőképpen számíthatók át:
25,4:2,75=9,23 fog/hüvelyk
25,4:4=6,35 fog/hüvelyk
ezért megfelelhet változó fogazású 6/9tpi vagy 6/10tpi pengéknek. esetleg állandó 6tpi fogazású
Kolarik Stanislav | kolarik@simonds.cz
Jó napot, a 10/14 TPI fogazatú szalagfűrészt ajánljuk EPIC GP 1140x13x0,65 TPI 10/14.
Sok sikert, üdvözlettel Simonds Csapat
Jó napot! Műanyagok vágásához a Flexback fűrészlapot ajánljuk, például Flexback 13x0,65 tpi 3 Skip. Konkrét ajánlathoz szükségünk lenne a fűrészlap szélességére és hosszára.
Üdvözlettel, Dudr csapat.
Jó napot, a 40-80 mm közötti teljes átmérőhöz a 4/6tpi fogazat alkalmas.
Kínálatunkból használhatja az EPIC GP szalagot (univerzális szalag) vagy a SiClone szalagot (kicsit jobb, de CSAK tömör anyaghoz használható).
S.Kolařrigen | kolarik@simonds.cz
Jó napot kívánok, az Ön igényeit az EPIC GP szalag elégíti ki - ez egy univerzális szalag, amely rozsdamentes acélhoz is alkalmas.
Az Ön fűrészéhez tartozó webáruházban itt találja meg: https://www.simonds.hu/femvago-szalagfureszlapok-konfigurator/1640/13-x-0-65
S.Kolařík | kolarik@simonds.cz
egy lap (M42 12,7x0,65 14/18T 1140) ez a
gyári tipusa, de ilyen méretbe lehet jobb is.
Üdvözlöm, köszönjük érdeklődését. TPI 14/18 osztású acélt kínálunk 0,5 mm vastagságban. Küldök egy linket a vásárláshoz: EPIC GP 13x0,5 TPI 14/18
