A szalagfűrészlap szakszavai, más nevei és rövidítései
Szalagfűrészlap, fűrészszalag vagy szalagfűrész szalag: egy szerszámnak több neve van, a leírásokban pedig olyan rövidítések is előkerülnek, mint a TPI, a HSS vagy az M42. A szótárban megtalálja az alapfogalmakat, más neveiket és a részletes útmutatók linkjeit.
Szótár
A szalagfűrészlappal kapcsolatos fogalmak
Minden fogalomnál megtalálja a fő nevet, alatta a más neveket, amelyeket a műhelyben hall vagy más forgalmazóknál lát, és egy rövid magyarázatot. Ahol segít, részletes útmutatóra vagy egyenesen a webshopban kapható szalagokra hivatkozunk.
fűrészszalag
= Szalagfűrészlap
Acélszalag, amelynek az egyik élén fogak vannak, és zárt hurokká van hegesztve.
fogterpesztés
= Terpesztés
A fogak felváltva balra és jobbra vannak kihajlítva, így a szalag a testénél szélesebb rést vág, és nem szorul be a vágásba.
TPI
= Fogosztás
A szomszédos fogak csúcsainak távolsága (p). A szalagokon TPI-ben, vagyis az egy colra (25,4 mm-re) jutó fogak számával adják meg.
vídia
= Keményfém
A fogak csúcsára zsugorított volfrám-karbid lapkákat hegesztenek, és alakra köszörülik.
Ugrás a fogalomhoz:
Elnevezések
Szalagfűrészlap vagy szalagfűrész?
Két fogalom, amelyet gyakran összekevernek: a szalagfűrész a gép, a szalagfűrészlap a szerszám, amelyet a gépre felszerelnek, és amellyel vágnak.
Szalagfűrészlap
Más néven
szalagfűrész lap, fűrészszalag, szalagfűrész szalag, végtelenített szalagfűrészlap, röviden szalag
angolul band saw blade, németül Bandsägeblatt
Acélszalag, amelynek az egyik élén fogak vannak, és zárt hurokká van hegesztve. A fűrész kerekein fut körbe, így a fogak mindig egy irányba vágnak. A faipari szalagok többnyire szénacélból készülnek, a fémvágók rugóacél testtel és gyorsacél fogakkal (bimetál).
A webshopban: Faipari szalagfűrészlapok · Fémvágó szalagfűrészlapok · Szalagfűrészlapok hús darabolásához · Téglavágó szalagfűrészlapok
Szalagfűrész
Más néven
szalagfűrészgép, fémhez vasvágó szalagfűrész
angolul band saw, németül Bandsäge
Olyan gép, amelynek két, kivételesen három kereke van; ezeken fut körbe a szalagfűrészlap. Az egyik kereket motor hajtja. Rendeltetése szerint vannak faipari, fémvágó, hús- és csontvágó, valamint építőanyag-vágó szalagfűrészek.
Bővebben: Szalagfűrészlap kiválasztása szalagfűrész-márka alapján
A szalag részei
A szalagfűrészlap részei
Az ábra a szalagot oldalról és elölről mutatja. Az ábrán lévő számok és betűk az alábbi fogalmakhoz tartoznak.
Fog: fogcsúcs, homlok és hát
A fog választja le az anyagot. A fogcsúcs (1) vág, a homlok (2) a fog első felülete, amelyen a forgács távozik, a hát (3) a hátsó felülete. A fűrészen a fogaknak a vágás helyén a szalag haladási irányába, az anyag felé kell mutatniuk; függőleges fűrészen tehát lefelé, az asztal felé.
Homlokszög és hátszög
Más néven
angolul rake angle, faipari szalagoknál hook angle is
A homlokszög a fog homlokának dőlése. A Regular és a Skip fog homlokszöge nulla, a pozitív homlokszögű fog jobban belekap az anyagba (Hook fogforma a faipari szalagoknál). A hátszög a fog szilárdságát és a fogárok méretét befolyásolja: kisebb szöggel erősebb a fog, nagyobb szöggel több hely jut a forgácsnak.
Fogárok
Más néven
fogköz
angolul gullet
A fogak közötti tér (4). Ide gyűlik a fűrészpor vagy a forgács, és akkor hullik ki, amikor a fog kilép az anyagból. Ha a fogárok az adott vágáshoz kicsi, eltömődik, a szalag lassan vág és melegszik.
Fogosztás (TPI)
Más néven
TPI, colonkénti fogszám, fogazás
németül ZpZ
A szomszédos fogak csúcsainak távolsága (p). A szalagokon TPI-ben, vagyis az egy colra (25,4 mm-re) jutó fogak számával adják meg. Minél nagyobb a szám, annál kisebbek és sűrűbbek a fogak: 4 TPI kb. 6 mm a csúcsok között, 10 TPI kb. 2,5 mm. A 10/14 jelölés változó fogosztást jelent: egy szalagon 10 és 14 TPI közötti fogosztás váltakozik, ez csillapítja a rezgéseket. Főleg fémvágó szalagoknál használják.
Bővebben: A faipari szalagfűrészlap fogosztásának kiválasztása · Fémvágó szalagfűrészlap – hogyan válasszunk?
Terpesztés (hajtogatás)
Más néven
hajtogatás, fogterpesztés, kihajtogatás
angolul set
A fogak felváltva balra és jobbra vannak kihajlítva, így a szalag a testénél szélesebb rést vág, és nem szorul be a vágásba. Fémvágó szalagoknál a kihajlított fogak között egyenes fog is lehet. A fogakat hajtogató fogóval vagy géppel terpesztik, az új szalagok gyárilag terpesztettek.
Vágásszélesség
Más néven
vágási szélesség
angolul kerf
A szalag által kivágott rés szélessége (k). A terpesztésnek felel meg, a gyakorlatban kb. 0,2 mm-rel szélesebb, mert a szalag a vágásban rezeg. Nagyobb terpesztést olyan anyaghoz választanak, amely a vágásban összeszorítja a szalagot (például nyitott profilok), kisebbet ott, ahol tiszta vágás a cél.
Szélesség, vastagság és hossz
A szélességet (w) a fogcsúcstól a hátsó élig mérik. A vastagság (t) annak a lemeznek a vastagsága, amelyből a szalag készül; a szalag szélessége és a fűrész kerekeinek átmérője szerint választják, a kis kerekekhez vékonyabb szalag kell. A hossz a hegesztett szalag kerülete, ezt a fűrész határozza meg.
Bővebben: Milyen szélességű faipari szalagfűrészlapot válasszunk? · Hogyan állapítsuk meg a szalagfűrészlap hosszát?
Hátsó él
A fogak nélküli él (5). A fűrész hátsó vezetőjének (támasztógörgőjének) támaszkodik. Ha a vezető vagy a kerék karimája tartósan nyomja, a hátsó él elkalapálódik, és a szalag innen elpattanhat.
Fogak és anyagok
Fogformák
A faipari szalagoknál a fogformát angol névvel jelölik. Ebből látja, milyen vágásra készült a szalag.
Regular
Más néven
normál fog
Nulla homlokszög és kisebb fogárok. A legsimább és legtisztább vágás, univerzális választás vékony anyagokhoz is.
Skip
Nulla homlokszög, és mintha minden második fog hiányozna: a fogak távolabb vannak egymástól, a fogárok nagy. Jól elszállítja a fűrészport, puha és nedves fához, durvább daraboláshoz való.
Hook
Pozitív, kb. 10°-os homlokszög és nagy fogárok. A fog magától belekap az anyagba, és gyorsan vág. Kemény fához és nagyobb átmérőkhöz való.
Bővebben: A fog alakja – faipari szalagfűrészlap
A szalagok anyaga
Szénacél és edzett fogak
Más néven
éledzett szalagfűrészlap
angolul carbon
Szénacél szalag edzett fogcsúcsokkal és rugalmas testtel. A leggyakoribb faipari szalag és a legolcsóbb megoldás, nálunk a Carbon Flexback sorozat.
Bimetál
Más néven
bimetál szalagfűrészlap, bimetall szalag, Bi-metal
Rugóacél test, amelyre keskeny gyorsacél (HSS) csíkot hegesztenek, és ebből köszörülik ki a fogakat. A fogak kemények, kb. 67–69 HRC, a test rugalmas marad. A fémvágás alapszalagja. Az M42 a leggyakoribb HSS-minőség 8% kobalttal, az M51 több kobaltot és volfrámot tartalmaz, és jobban bírja a kopást.
A webshopban: Fémvágó szalagfűrészlapok · A fémvágó szalagfűrészlapok anyaga
Keményfém (karbid)
Más néven
keményfém fogú, TCT, köznyelvben vídia, vídiás szalagfűrészlap
A fogak csúcsára zsugorított volfrám-karbid lapkákat hegesztenek, és alakra köszörülik. Kemény, koptató és más módon nehezen vágható anyagokat is vág, és tiszta vágást hagy. Drágább, és érzékenyebb az ütésekre.
Bővebben: Carbide Wood · Edzett, edzetlen és karbid fogazás: mi a különbség?
Stellitezett fogak
Más néven
stellit
A fogak csúcsára kemény stellitötvözetet hegesztenek. Rönkvágó szalagfűrészeken használják gömbfa vágásához.
Bővebben: A gömbfavágó szalagfűrészlapok tulajdonságai és előnyei
HRC
Más néven
Rockwell-keménység
Rockwell szerinti keménységi skála. Minél nagyobb a szám, annál keményebb a fog. A gyorsacél fogak keménysége kb. 67–69 HRC. A keményfém keménységét más skálán (HRA) adják meg.
Jelölés
Mit jelent a jelölés a szalagon?

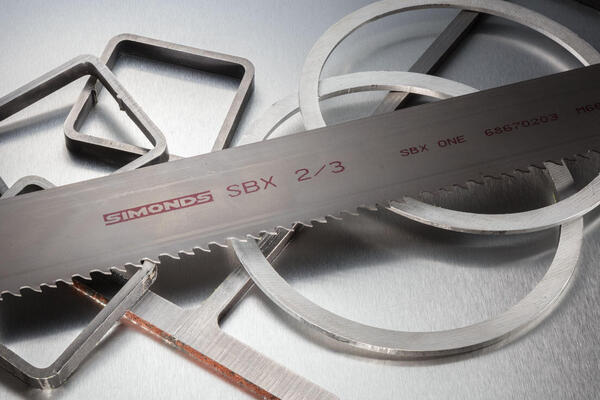

A faipari szalagoknál az acélminőség helyett a fogforma szerepel, például 1400 × 10 × 0,65 mm · 6 TPI Regular. A szalagra a sorozat neve is rá van nyomtatva, például EPIC GP vagy SBX.
Rövidítések, amelyekkel találkozhat
Bővebben: Termékcímke: mit jelentenek a szalagfűrészlapon szereplő adatok?
Hegesztés
A szalagfűrészlap hegesztése
Más néven
végtelenítés, tompahegesztés, hegesztési varrat
A szalagot pontos hosszra vágják, a végeit pedig ellenállás-hegesztéssel, hozaganyag nélkül tompán összehegesztik. A varratot ezután lecsiszolják és megeresztik, hogy ne legyen rideg. A jó varrat egyenes és sima, és a szalag a vágásban nem ugrik meg rajta.
A tárgykörbe illő fényképek
Fűrész és vágás
A szalagfűrész részei
Kerekek
Más néven
tárcsa, szalagvezető tárcsa, felső és alsó kerék
A szalag a kerekeken fut körbe, az egyiket motor hajtja. A kerekek átmérőjétől függ, milyen vékony szalag kell a fűrészhez. Faipari fűrészeknél a kerekek futófelülete többnyire gumibevonatú.
Vezetők
Más néven
lapvezető, szalagvezető, vezetőgörgők, oldalsó és hátsó vezetők
A szalagot egyenesen tartják a vágásban. Az oldalsó vezetők oldalról vezetik, a hátsó vezető a hátsó élét támasztja. Lehetnek csapágyasak, keményfém- vagy kerámiabetétesek.
Bővebben: Faipari szalagfűrész beszabályozása
Feszítés
Más néven
feszesség, szalagfeszítés
Milyen erősen van a szalag a kerekek között megfeszítve. Feszültségként adják meg N/mm²-ben, vagyis a szalag keresztmetszetére jutó húzóerőként, és feszességmérővel mérik. A szalag típusától és szélességétől függően nagyjából 100 és 300 N/mm² között van.
Bővebben: Mennyire kell megfeszíteni a faipari szalagfűrészlapot? · Mennyire kell megfeszíteni a fémvágó szalagfűrészlapot?
Forgácseltávolító kefe
Más néven
forgácskefe
A fémvágó fűrészeken kitisztítja a fogárkokból a forgácsot, hogy ne kerüljön vissza a vágásba.
A vágás fogalmai
Hűtés
Más néven
hűtőfolyadék, hűtő-kenő emulzió, köznyelvben fúróolaj
Folyadék, amely fémvágáskor hűti és keni a fogakat, és kimossa a forgácsot. Leggyakrabban olaj vizes emulziója.
Bővebben: Fémvágó szalagfűrészlap hűtése
Vágósebesség
Más néven
szalagsebesség, köznyelvben fordulatszám
Milyen gyorsan fut körbe a szalag, méter per percben (m/min). Fémnél a vágott anyag határozza meg: minél keményebb az anyag, annál kisebb a sebesség.
Előtolás és nyomás
Milyen gyorsan halad a szalag az anyagban, és mekkora erővel nyomják rá. A nagy nyomás kitöri a fogakat, és a szalag elpattan, kis nyomásnál a fogak csak csúsznak az anyagon, és hamarabb kitompulnak.
Fogak a vágásban
Hány fog van egyszerre az anyagban. Ez alapján választják a fogosztást: fémnél ideálisan kb. 12 (legalább 4, legfeljebb 24), fánál 2–8.
Bejáratás
Az új fémvágó szalaggal az első 15–20 percben nagyjából fele akkora nyomással és kisebb sebességgel vágjon. A nagyon éles fogcsúcsok így nem törnek ki, és a szalag tovább bírja.
Bővebben: Fémvágó szalagfűrészlap beüzemelése
Válasszon szalagot
A szalagokat a kívánt hosszra hegesztjük. Válasszon anyag szerint, vagy rögtön a fűrésze szerint: Szalagfűrészlap kiválasztása szalagfűrész-márka alapján. Nálunk szalagfűrészlapok hús darabolásához és téglavágó szalagfűrészlapok is kaphatók.
Helló,
A szrank vagy – a fognyílás mérete – a képen a k betű. Az alábbi táblázatban megtalálja a legnépszerűbb szalagjaink keresztmetszetének vastagságát itt.
Köszönöm, üdvözlettel: Pavel Dudr
